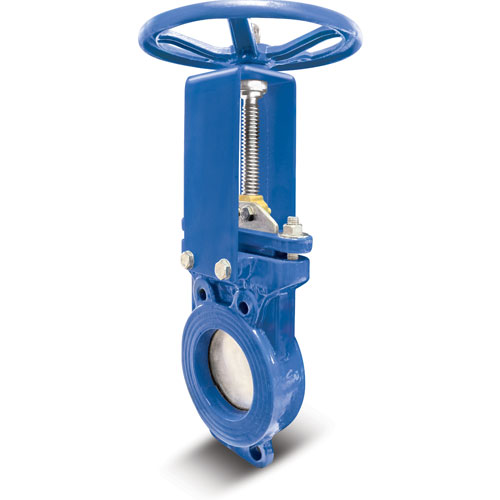

Ayvaz Bıçaklı Vanalar, düşük maliyetli ürünler olduğu için muadilleri arasında en çok tercih edilen vana türüdür.
Bu ürünler, çamur ve aşındırıcı uygulamalar için geliştirilmiş; özellikle aşındırıcı partiküller içeren akışkanlarda kullanılırlar. Akışkan geçişini, iki sızdırmazlık halkası arasında, geçiş yönüne dik olarak kayan bir bıçak (sürgü) ile kapatıp, açarak görevlerini yerine getirirler. Tam açık veya tam kapalı olarak çalışmaları tercih edilir. Hassas akış kontrolü için uygun değillerdir.
Bıçaklı Vanalar, daha çok lifli akışkanlarda, örneğin kağıt sanayii ve atık su hatlarında kullanılmaya uygun vanalardır. Tek parçalı gövdesi ve elastomer (EPDM, NBR, NR) siti ile tam sızdırmazlık sağlamaktadır. Akışkan özelliğine göre metal sitli de üretilebilir. Volanlı, dişli kutulu, zincir çarklı, pnömatik aktüatörlü ve elektrik aktüatörlü olabilir. Yükselen ve yükselmeyen milli alternatifl eriyle mevcuttur.
Avantajları:
– Tam açık vana, akış için direnci oldukça düşük ve düzgün bir geçiş sağlar.
– Her iki taraftan akış için de kullanılabilirler.
– Vana herhangi bir konumda monte edilebilir. Ancak, milin yere dik ve volanın üstte olması tercih edilir.
– Büyük anma çaplarında bile kısa vana boyu söz konusudur.
– Ekonomik ve rahatlıkla temin edilebilirler.
– Yüksek basınçlara uygun tipleri vardır.
– Bakımı kolaydır.
Akışkan Cinsi: Yarı katı olarak adlandırabileceğimiz tüm akışkanlarda kullanımı tercih edilmektedir.
Tahrik Şekli: Genelde el ile, pnömatik aktüatörler ile
Anma Ölçüleri: DN 50’den DN 600’e kadar olabilmektedir.
Çalışma Sıcaklık Aralığı: Genelde -10 °C ve +110 °C aralığındadır.
Gövde Malzemesi: GGG-40 Sfero Döküm
Bağlantı: Flanşlı Bağlantı/Wafer
Uygulamalar:
– Kağıt Endüstrisi
– Petro Kimya Endüstrisi- Aritma Tesisleri
– Maden Sektörü
– Kimyasal Üretim Tesisleri
– Gıda
– Kumanda sistemleri
